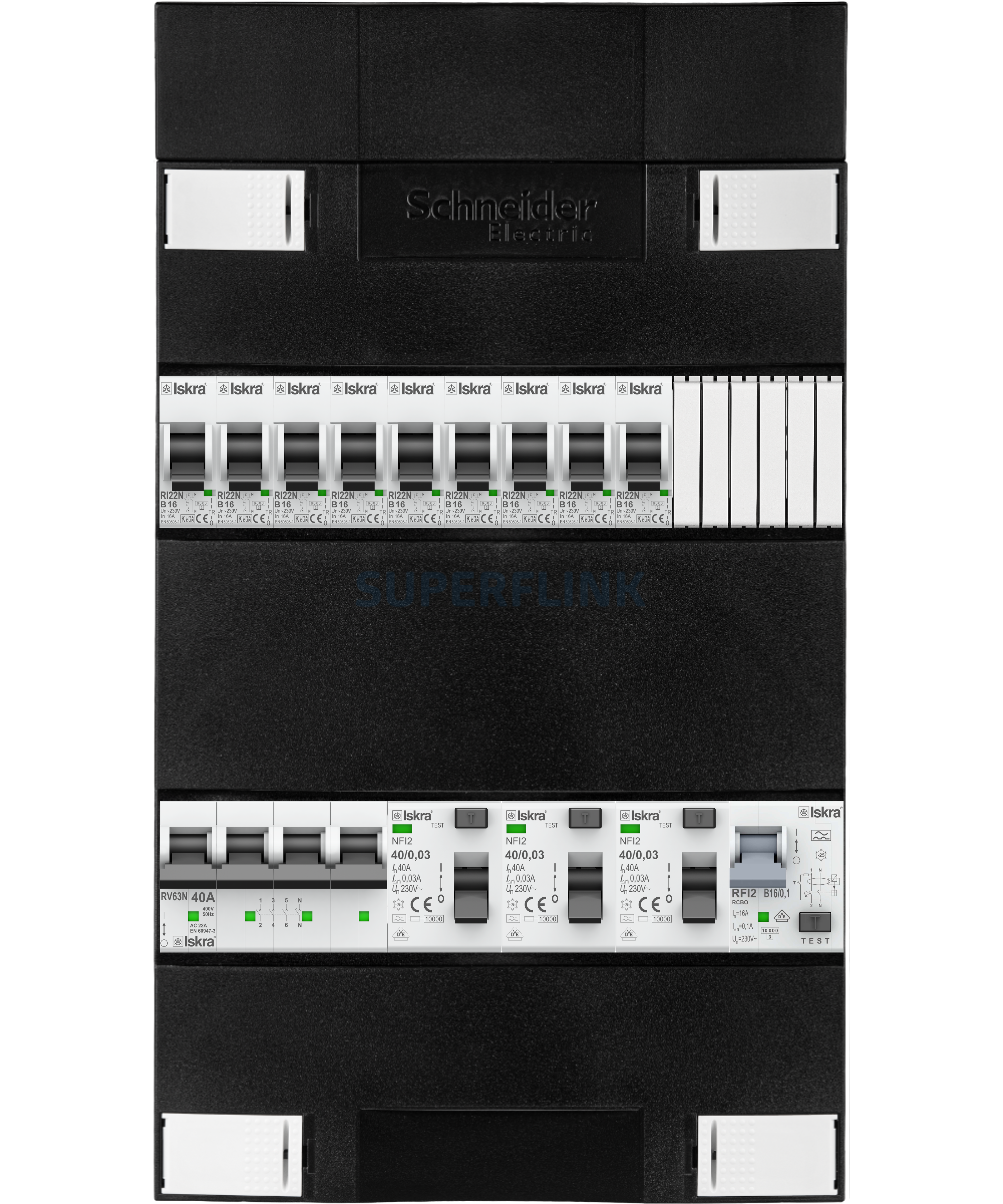

3F groepenkast 24M met 9 groepen+PV16-2P
3F groepenkast 24M met 9 groepen+PV16-2P
Schneider Advanced behuizing met 24 modulen
Afmeting BxHxD 220x380x100mm
Inclusief bodemplaat met uitbreekpoorten voor M20/M25 wartels
Inclusief buisinvoerstuk bovenzijde(uitwisselbaar met onderzijde) en aardrail
- Hoofdschakelaar Iskra RV63N 40A 3 fase +nul 4 polig
- 3 x Aardlekschakelaar Iskra NFI2-40-30 1 fase +nul 40A 30mA Type A 10kA
- 9 x Installatieautomaat Iskra RI22N-B-16A 1 fase + nul 16A B karakteristiek 6kA
- 1 x Aardlekautomaat Iskra RFI2-B-16A-0,1 1 polig + nul 16A 100mA B karakteristiek 10kA
- Compleet bedraad uitgevoerd in 6 kwadraat H07V2K montage snoer 90 graden ultrasoon of adereindhuls verbinding
- Waar mogelijk voorzien van volledig geïsoleerde kamrail 10 kwadraat
- Voorzien van geïsoleerde hoofdschakelaar aansluitklemmen, groepenkaart en markering stickervel
- Gratis verzending vanaf € 25,-
- 30 dagen “niet goed, geld terug”
- 8 jaar garantie
- Beoordeeld met een 9.2 op Kiyoh
| Solution for | Solar |
|---|---|
| PV-groep (zonnepanelen) | PV-groep 1N 16A B 100mA |
| Type behuizing | Schneider Advanced (zwart) |
| Type automaten | Installatieautomaten |
| Aantal aardlekautomaten | Geen aardlekautomaten |
| Kookgroep | Geen kookgroep |
| Krachtgroep | Geen Krachtgroep |
| GTIN | 8720704906225 |
| Afmeting_netto | 220x380 |
| Afmeting bruto lxbxh | 420x335x130 |
| 1 of 3 fase | 3 fase |
| HFD schakelaar | RV63N-40A |
| Rest mod ruimte in kast | 5 |
| Soort kast | ADV24 |
| Lichtgroepen | 9 |
- 9 Groepen 16A 1P+N B-karakteristiek(1 polig + nul)
- 3 Aardlekschakelaars 2P 40A-30mA
- PV groep 1N 16A B 100mA
- Hoofdschakelaar 4 polig 40A
- 18 uitvoeren 16/19mm pvc buis invoer
3F groepenkast 24M met 9 groepen+PV16-2P
De 3F groepenkast 24M met 9 groepen + PV groep, is een geavanceerde en efficiënte verdeelinrichting voor driefasige stroomdistributie. Deze groepenkast heeft een Schneider Advanced behuizing met 24 modulen en meet 220x380x100mm.
De kast is uitgerust met een hoofdschakelaar, drie aardlekschakelaars, negen installatieautomaten en een aardlekautomaat voor de PV groep. Daarnaast beschikt de kast over een bodemplaat met uitbreekpoorten voor M20/M25 wartels, een buisinvoerstuk aan de bovenzijde (uitwisselbaar met de onderzijde), en een aardrail.
Componenten, Bedrading en Veiligheid in deze Groepenkast
Alle Componenten uit ons assortiment zijn van het A-merk iskra
Deze groepenkast bevat de volgende componenten en veiligheidsmaatregelen:
- Hoofdschakelaar: Iskra RV63N, 40A, 3 fase + nul, 4 polig
- Aardlekschakelaars: 3 x Iskra NFI2-40-30, 1 fase + nul, 40A, 30mA, Type A, 10kA
- Installatieautomaten: 9 x Iskra RI22N-B-16A, 1 fase + nul, 16A, B karakteristiek, 6kA
- Aardlekautomaat: Iskra RFI2-B-16A-0,1, 1 polig + nul, 16A, 100mA, B karakteristiek, 10kA
De bedrading in deze groepenkast is compleet uitgevoerd met 6 kwadraat H07V2K montagesnoer, geschikt voor temperaturen tot 90 graden en voorzien van ultrasoon of adereindhuls verbindingen. Waar mogelijk, is gebruik gemaakt van volledig geïsoleerde kamrail van 10 kwadraat voor extra veiligheid en efficiëntie.
De hoofdschakelaar is uitgerust met geïsoleerde aansluitklemmen en de groepenkast wordt geleverd met een groepenkaart en markering stickervel voor eenvoudige identificatie van de verschillende groepen.
Is deze groepenkastindeling niet helemaal naar wens?
Stuur deze groepenkast door naar de configurator met de bovenstaande knop ‘Wijzig configuratie’ naast deze groepenkast om de indeling eenvoudig aan te passen, componenten te vervangen of toe te voegen en meer.
Meer lezen over onze configurator? Bezoek de groepenkasten samenstellen pagina.
Toepassingen en Voordelen van deze Groepenkast
Deze groepenkast is ideaal voor residentiële en lichte commerciële toepassingen waar betrouwbare stroomdistributie en bescherming essentieel zijn.
Voordelen:
- Eenvoudige installatie: Dankzij de uitbreekpoorten en het buisinvoerstuk kan de groepenkast snel en eenvoudig geïnstalleerd worden.
- Flexibiliteit: De mogelijkheid om het buisinvoerstuk zowel aan de boven- als onderzijde te plaatsen biedt flexibiliteit in installatie.
- Veiligheid: De volledig geïsoleerde kamrail en de geïsoleerde aansluitklemmen van de hoofdschakelaar zorgen voor maximale veiligheid.
- Betrouwbaarheid: De hoogwaardige Iskra componenten, zoals de hoofdschakelaar, aardlekschakelaars, installatieautomaten en de aardlekautomaat, bieden betrouwbare bescherming tegen overbelasting en kortsluiting.
- Gemakkelijke identificatie: Met de bijgeleverde groepenkaart en het markering stickervel kunnen de verschillende groepen eenvoudig geïdentificeerd en beheerd worden.
Met de 3F groepenkast 24M met 9 groepen + PV groep bent u verzekerd van een veilige, efficiënte en gebruiksvriendelijke oplossing voor uw driefasige stroomdistributiebehoeften.
Toch een andere groepenkast nodig? Bekijk ons assortiment aan A-kwaliteit Groepenkasten.
Iskra & Superflink
Superflink levert hoogwaardige producten van het Sloveense A-merk Iskra die zijn voorzien van o.a. VDE en KEMA-KEUR.
In onze groepenkasten configurator kunt u een groepenkast zelf volledig op maat samenstellen. Heeft u een kant-en klare-groepenkast in zicht, maar voldoet deze nog niet aan uw eisen? Bij Superflink kunt u deze groepenkast zelf samenstellen via onze configurator om hem daar eenvoudig aan te passen.
Meer informatie over onze configurator kunt u vinden op de groepenkasten samenstellen pagina.
