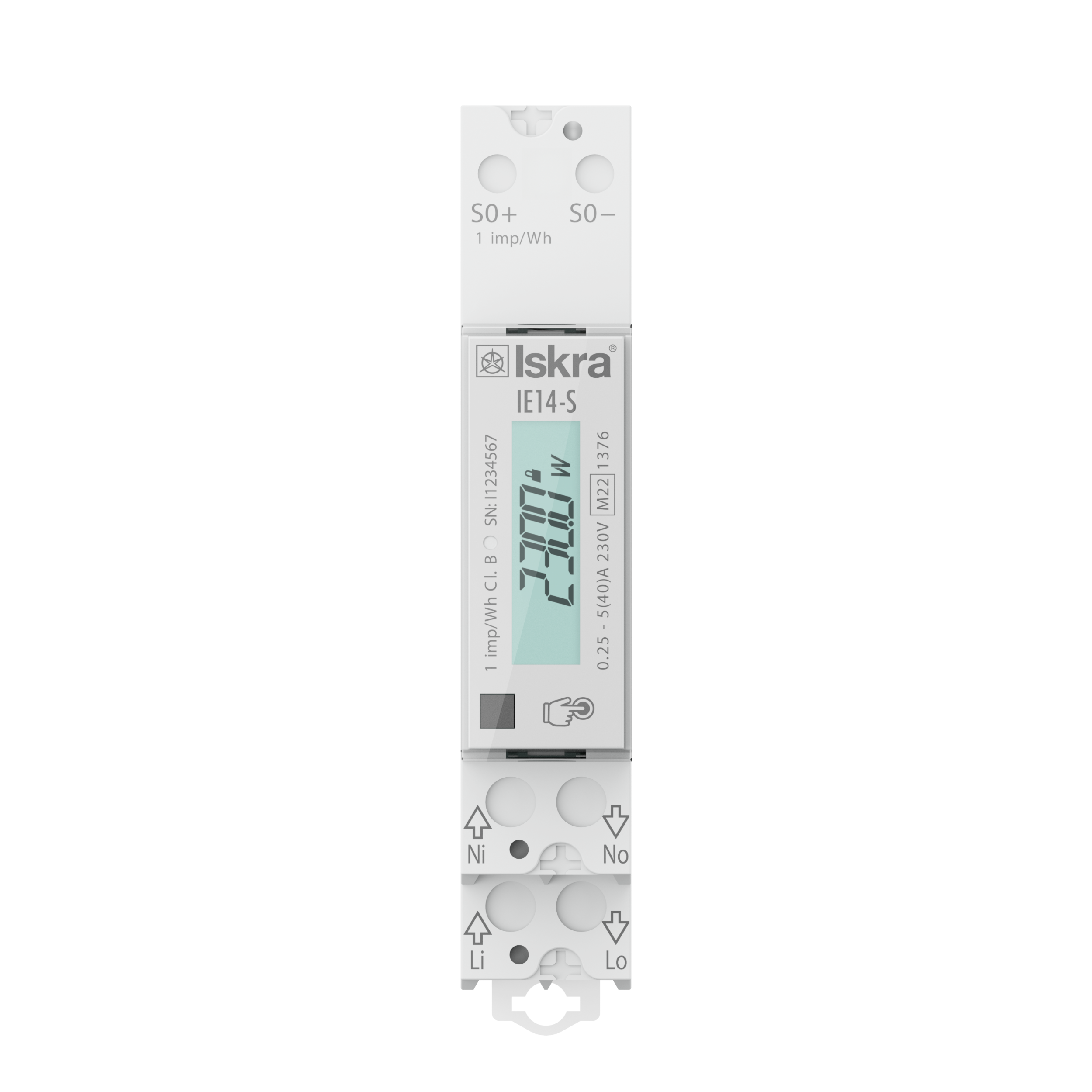

IE14 Serie

• Enkelfase direct aangesloten DIN-rail montage meter.
• Klasse 1 voor actieve energie volgens EN 62053-21 en MID-goedkeuring (optie) voor klasse B volgens EN 50470-3.
• Klasse 2 voor reactieve energie volgens IEC 62053-23.
• Bidirectionele energiemeting (import/export).
• Maximale stroom 40 A (Imax).
• Basale stroom 5 A (Ib).
• Ingangsspanning van 230 V nominale systeemspanning (Un).
• Spanningsbedrijfsbereik (-20 % ... +15 %) Un.
• Referentiefrequenties 50 Hz en 60 Hz.
• Vermogensverbruikspanningscircuit < 10 VA bij Un.
• Vermogensverbruikstroomcircuit < 0.1 VA bij Ib.
• Temperatuurbereik klimatologische omstandigheden zoals binnenmeter volgens IEC 62052-11.
• Aangepast LCD-display met 7 cijfers (resolutie van 100 Wh).
• Multifunctionele frontale rode LED.
• LED-constante 1000 imp/kWh.
• IR-seriële communicatie (optioneel).
• Capacitieve aanraakknop voor instelling en bediening.
• Achtergrondverlichting voor betere zichtbaarheid.
• Speciale functies toegevoegd voor gemakkelijkere integratie in monitor- en besturingssystemen.

• Metingen van:

• vermogen (actief/reactief/schijnbaar),
• energie (actief/reactief/schijnbaar),
• spanning,
• stroom,
• frequentie,
• arbeidsfactor,
• vermogenshoek,
• actief tarief (optie),
• THD van spanning,
• THD van stroom.

• Pulsuitvoer volgens IEC 62053-31 (optie).
• RS485-seriële communicatie met Modbus-protocol (optie).
• M-Bus-seriële communicatie (optie).
• NFC-communicatie voor eenvoudige instelling en het
• downloaden van metergegevens via een mobiele app.
• Tariefbeheer (tot 4 tarieven beheerbaar via communicatie - optie).
• DIN-rail montage volgens EN 60715.
• Omgevingstemperatuur van 55°C (voor IE14MD; optioneel temperatuurbereik ook -25 °C - +70 °C - komende versie).
• Limietregeling (alarm) functie kan informatie geven over overschreden omstandigheden en de BICOM-schakelaar triggeren via IR-communicatie.
• Afsluitbare klemmenkast.
• 1 DIN-module breedte.

De meters IE14 en IE14M (MID-gecertificeerd) zijn gemaakt voor energiemetingen in een enkelfasig elektrisch stroomnetwerk en kunnen worden gebruikt in residentiële, industriële en nuts-toepassingen. De meters meten energie rechtstreeks in 2-draadsnetwerken volgens het principe van snelle bemonstering van spanning- en stroomsignalen. Ze zijn uitgerust met een capacitieve aanraakknop waarmee de gebruiker metingen, het menu kan besturen, instellingen kan maken en achtergrondverlichting aanpassen voor betere zichtbaarheid. Een ingebouwde microprocessor berekent energie en andere elektrische grootheden uit de gemeten signalen. Het regelt ook de LCD, LED, IR-communicatie en optionele uitbreidingen.

Aansluitklemmen kunnen worden afgedicht tegen ongeautoriseerde toegang met beschermkappen. Ze zijn gebouwd om te worden bevestigd volgens de EN 60715-norm.

De meter heeft een optionele ingebouwde optische (IR) communicatiepoort aan de zijkant.

Het kan worden gebruikt voor het regelen van de Bistabiele schakelaar - BICOM of in combinatie met SG smart gateway (meer informatie over BICOM en SG is te vinden op https://www.iskra.eu/)

De meter kan worden uitgerust met:

• S0-uitgang ― bedoeld voor aansluiting op de apparaten die geconsumeerde energie controleren en bewaken.
• RS485 seriële communicatie met het MODBUS-protocol ― gegevens zijn beschikbaar in verschillende formaten die zijn voorbereid voor gemakkelijkere integratie in systemen van derden voor controle en bewaking.
• M-Bus seriële communicatie ― die gegevensoverdracht mogelijk maakt en dus de aansluiting van de meetpunten op het netwerk voor de controle en het beheer met energie.
• NFC-communicatie ― geïmplementeerd voor parametrisatie en voor het lezen van gegevens (bijv. tellers, metingen, ...) van de slimme meter. Er moet een speciale toepassing beschikbaar zijn op onze internetpagina om dergelijke operaties uit te voeren.

WAARSCHUWING: De installatie moet worden uitgevoerd en gecontroleerd door een specialist of onder zijn toezicht. Schakel de netspanning uit bij het werken aan de meter! Het wordt aanbevolen om een 40 A zekering te gebruiken voor de lijnbeveiliging.

LET OP: De nulleider moet worden aangesloten op de meter.

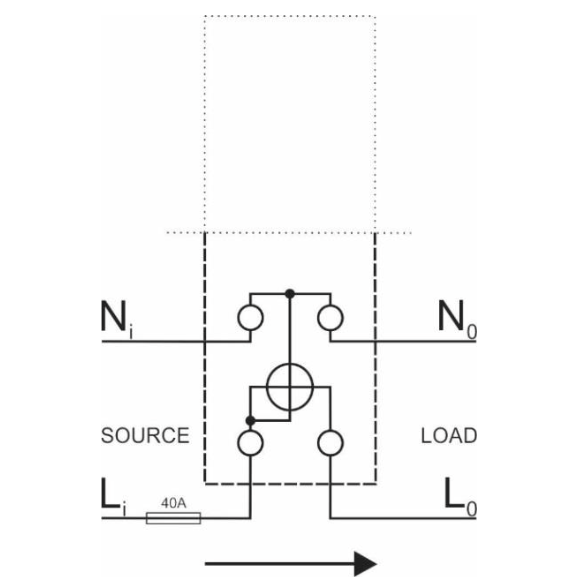

Figuur 1: Aansluitschema

Markering Betekenis

LI = Lijninvoer

NI = Neutraal invoer

LO = Lijnuitvoer

NO = Neutraal uitvoer

Aansluiting van modules:

De meter kan worden uitgerust met verschillende modules.

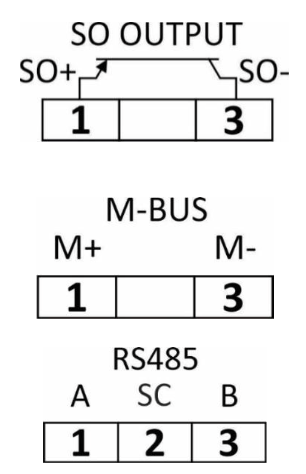

Figuur 2: Typen modules

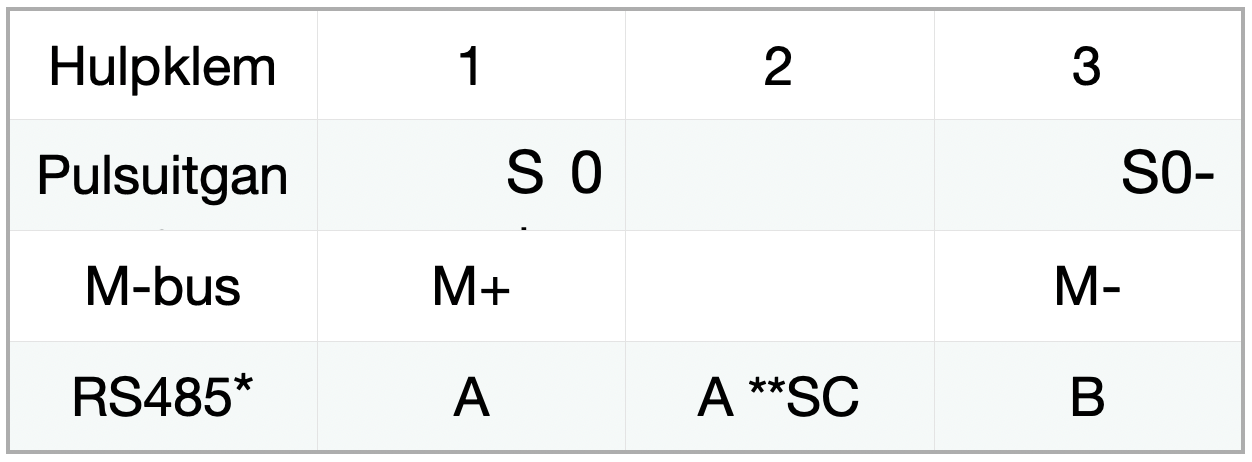

De onderstaande tabel toont uitgeruste combinaties.

*Het wordt aanbevolen om een ferrietkraal te gebruiken op de communicatielijn RS485 (twee windingen) om uitgestraalde emissie te verminderen. Het is bedoeld voor afscherming voor RS485.

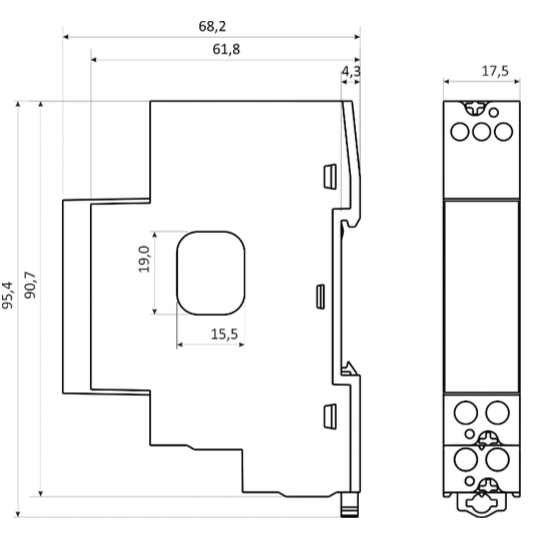

Figuur 3: Dimensionale tekening van IE14

Montage op rail volgens DIN EN60715.

Mechanische kenmerken van de invoer:

Hoofdinputs:

• Contactcapaciteit:
    Flexibel (Stijf) = 1,5 mm2  ...10 mm2 (De lengte van de contacthuls moet 10 mm zijn).
• Aansluitingschroeven: M3,5
• Maximaal aandraaimoment: 0,8 Nm (PZ2)
• Lengte van verwijderde isolatie: 10 mm

Hulpcontacten:

Contactcapaciteit: 0,05 mm2 ...1 (2,5) mm2

• Schroeven: M3
• Maximaal aandraaimoment: 0,6 Nm
• Lengte van verwijderde isolatie: 8 mm

Meetinvoer:

Type: Enkelfase (1b)

Referentiestroom (Iref): 5 A

Maximale stroom (Imax): 40 A

Minimale stroom (Imin): 0,25 A

Overgangsstroom (Itr): 0,5 A

Startstroom: 20 mA

Vermogensverbruik bij Iref: < 0,1 VA

Nominale spanning (Un): 230 V (-20 %...+15 %)

Vermogensverbruik bij Un: < 10 VA

Nominale frequentie (fn): 50 Hz en 60 Hz

Minimale meettijd: 10 s

Nauwkeurigheid:

Actieve energie:

klasse 1 volgens EN 62053-21
klasse B volgens EN 50470-3
±1,5 % van Imin tot Itr
±1 % van Itr tot Imax

Reactieve, Schijnbare energie:

klasse 2 volgens IEC 62053-23
±2,5 % van Iminto Itr
±2 % van Itr tot Imax
Spanning:
±1 % van gemeten waarde

Stroom:

±1 % van Iref van Ist tot Iref
±1 % van gemeten waarde van Iref tot Imax

Actief Vermogen:

±1 % van het nominale vermogen (Un ∗ Iref) van Ist tot Iref
±1 % van gemeten waarde van Iref tot Imax

Reactieve, Schijnbare Vermogen:

±2 % van het nominale vermogen van Ist tot Iref
±2 % van gemeten waarde van Iref tot Imax

Frequentie:

- ±0,1 % van gemeten waarde

LCD:

Aantal cijfers: 7

Hoogte van cijfers: 5,5 mm

LED:

Kleur: rood

Impulssnelheid: 1000 imp/kWh

LED aan: geen belastingsindicatie

Pulsuitvoer:

Impulssnelheid: 1000 imp/kWh

Impulsduur: 32 ms ± 2 ms

Nominale gelijkspanning: maximaal 27 V

Geschakelde stroom: maximaal 27 mA

Standaard: IEC 62053-31 (A&B)

M-Bus Seriële communicatie (optie):

Type: M-Bus

Snelheid: 300 bit/s tot 9600 bit/s

Protocol: M-Bus

RS485 Seriële communicatie (optie):

Type: RS485

Snelheid: 1200 bit/s tot 115200 bit/s

Protocol: MODBUS RTU

Optische IR-communicatie (optie):

Type: IR

Verbinding: via USB-adapter

Snelheid: 19200 bit/s

Frame: 8, N, 2

Protocol: MODBUS RTU

Adres: 33

Opmerking: alle instellingen zijn vastgelegd

NFC (optie):

Protocol ISO/IEC 14443 Deel 2 en 3 conforme

Frequentiebereik 13,56 Mhz

Baudrate 106 kbps

Bedrijfsafstand tot 15 mm van LCD

(de afstand is afhankelijk van de gebruikte lezer)

Omgevingscondities en Veiligheid:

Volgens normen voor binnenactieve energiemeters.

Temperatuur- en klimaatconditie volgens IEC 62052-11:

• Stof-/waterbescherming IP50 (Voor IP51 moet het in een geschikte kast worden geïnstalleerd.)
• Bedrijfstemperatuurbereik:
  -25°C... +55°C (niet-condenserende vochtigheid) – IE14-S, IE14MS, IE14MN, IE14MM -25°C... +55°C (niet-condenserende vochtigheid) – IE14MD (optioneel temperatuurbereik ook -25°C... +70°C – komende versie)
• Opslagtemperatuurbereik -30°C... +70°C
• Behuizingsmateriaal: zelfdovend volgens UL94 V
• Binnenmeter: ja
• Graad van vervuiling: 2
• Beschermingsklasse: II
• Installatiecategorie 300 Veff cat.III
• Standaard: IEC 62052-31

• Mechanische omgeving: M1
• Elektromagnetische omgeving: E2
• Vochtigheid: niet-condenserend
• Gewicht (inclusief verpakking): 150 g (170 g)
• Installatie: DIN-rail 35 mm
• Afmetingen (B x H x D): 17,5 mm x 90,7 mm x 68,2 mm
• Verpakkingsafmetingen (B x H x D): 37 mm x 91 mm x 78 mm

Kleur: RAL 7035

Beveiligingszegels: moeten van plastic materiaal zijn

(MID-types worden geleverd met twee plastic verzegelingsdraden)

EU-richtlijn betreffende meetinstrumenten: 2014/32/EU.

EU-richtlijn betreffende EMC 2014/30/EU.

EU-richtlijn betreffende laagspanning 2014/35/EU.

EC-richtlijn WEEE 2002/96/EC.

EU-richtlijn RED 2014/53/EU.
