Typische toepassingen

Huishoudelijk gebruik (alleen MID-versie) en Industrie

• Voor energiemeting, energieverbruiksmonitoring en energiebeheer

• Voor enkele of groepen belastingen, in woningen of commerciële gebouwen, appartementen, industrieën, enz.

• Voor PV (zonne-energie) voedingstariefmeting

Registratie:

Cumulatieve registratie: A+ (kWh)

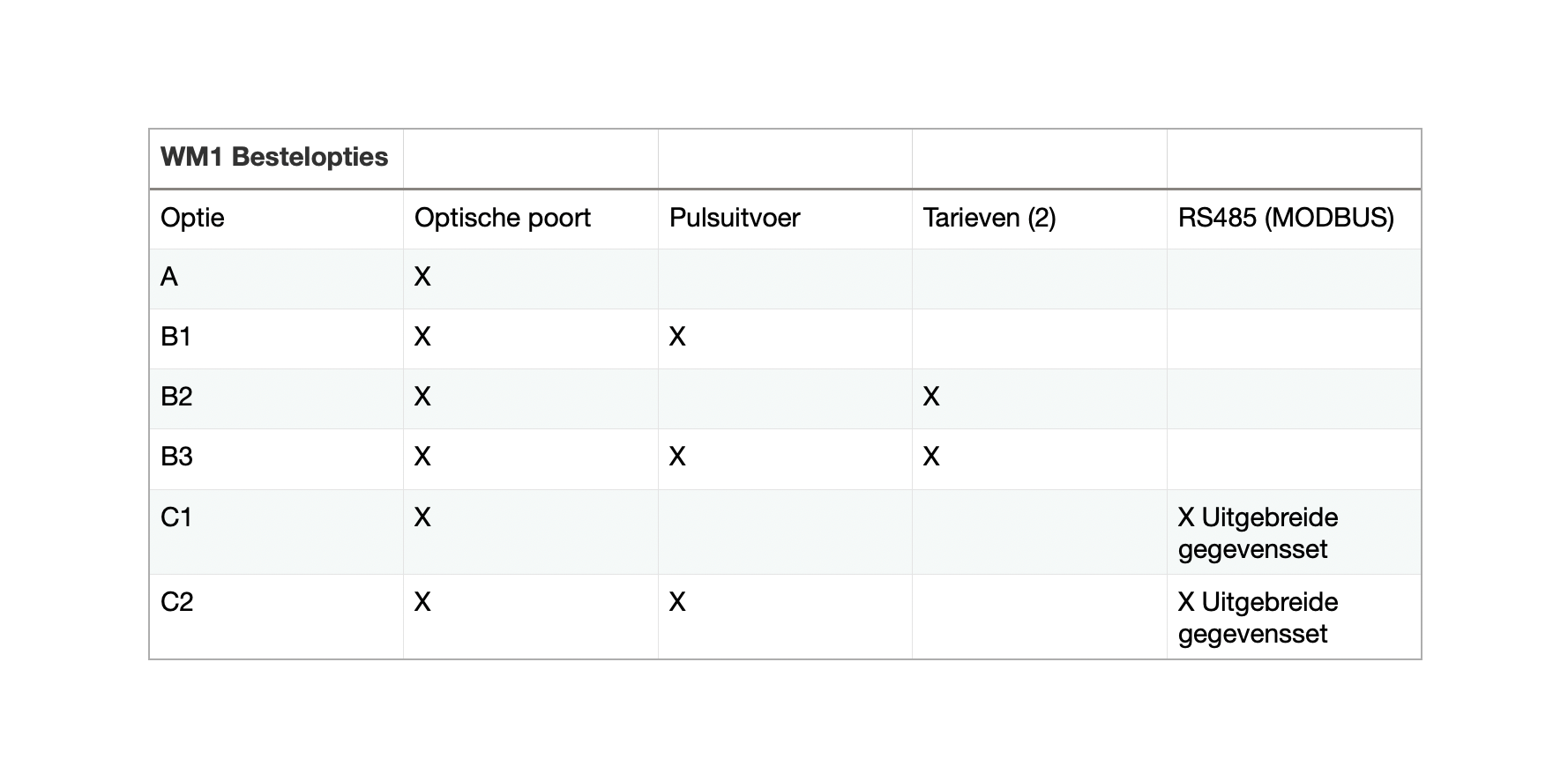

• Opties: A-, IAI
• Tarieven: 2 (Tariefwisseling: Vinput)

Indicaties:

LED:

• Knipperend: K=1000 imp/kWh
• Verlicht: meter aangesloten op netspanning, geen belastingstroom (onder Ist.)
• Niet verlicht: spanning onder drempelwaarde (165 V/AC)

LCD:

• Energie stroomrichting (pijlen)

Display:

• LCD: kWh 9(8/1), (h=4,52mm)
• Gegevensscroll: automatisch
• Optie: handmatig (via knop)

Impulsuitvoer: (optie)

• S0 (EN62053-31 A&B), k=1000imp/kWh

Tariefregelingingang:

• Vinput (V = 230+/-20%)

Communicatiepoorten:

• Optisch (zijpositie)
• Protocol: MODBUS, of op maat gemaakt,
• Bedraad (hulpklemmen): RS485
• Snelheid: tot 19200b/s, Frame: 8N1
• Protocol: MODBUS RTU of op maat gemaakt.

Meterbehuizing:

• Meterbasis en terminalafdekkingen Polycarbonaat/niet-transparant, zelfdovend (V0)
• Meterdeksel: Transparant, zelfdovend (UL94 V-0), UV-beschermd
• Afdichtingsfaciliteit: geschikt voor standaard meterzegels

Klemmenblok:

• Kooiklemmen (goedgekeurd volgens UL1059/2006)

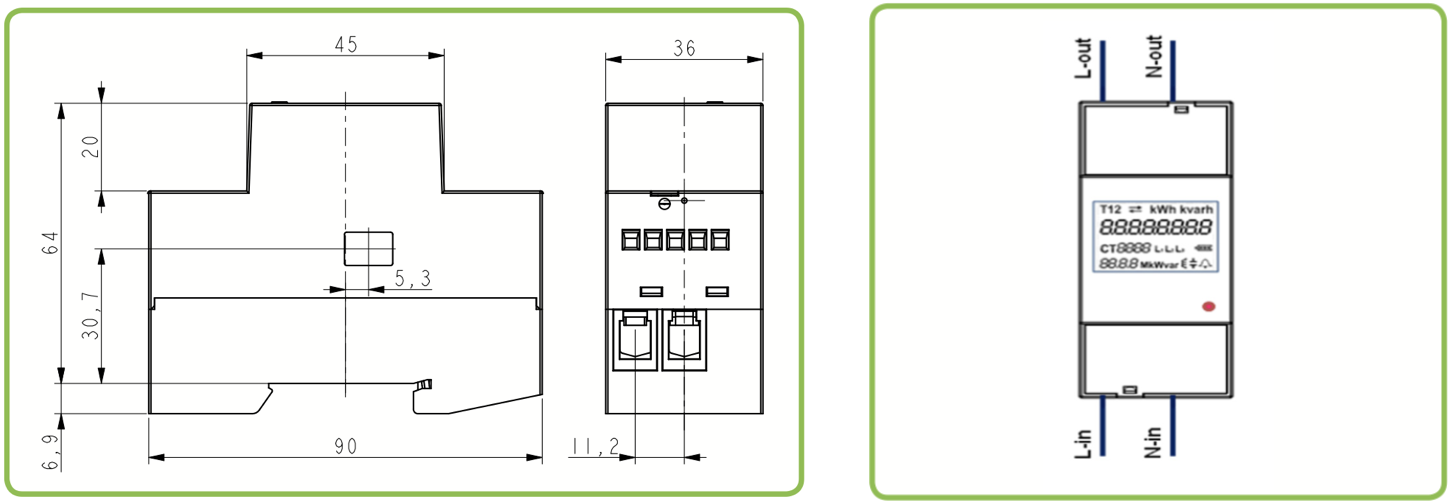

DIN-RAIL montage:

• DIN EN60715,
• Eenvoudige hantering en installatie (klikbevestiging)

Stof-/waterbescherming:

• IP 50

Technische parameters:

• Stroombereik Ib - Imax:  5 - 65 A
• Nominale spanning Vn:  230 V  (Vn tolerantie:  Vn (1,1 - 0,8)V)
• Nominale frequentie Fn:  50, 60 Hz
• Nauwkeurigheidsklasse:  1
• Goedkeuring:  MID
• Startstroom:  20 mA
• Spanningsstoot:  6kV
• Spanningsisolatie:  dubbel
• Beschermingsklasse:  300Vrms cat. III
• Bedrijfstemperatuurbereik:  -25° ... +55°C
• Uitgebreid temperatuurbereik:  -40° ... +60°C
• Opslagtemperatuurbereik:  -50° ... +70°C
